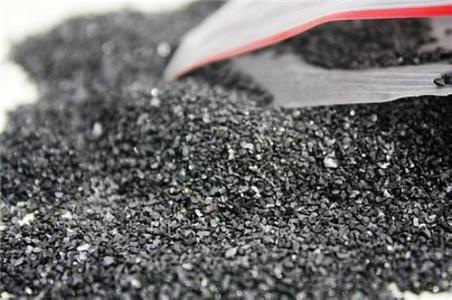

今天环睿环保为大家介绍一下无烟煤滤料的查验办法： 1、含泥量
称取枯燥滤料样品 500g，置于 1000ml 洗料筒中，参加洁水，充沛搅拌 5min，浸 泡 2h，然后在水中搅拌淘洗样品，约 1min 后，把浑水渐渐倒入孔径为 0.08mm 的筛中。测定前筛的两面先用水潮湿。在整个操作进程中，应防止煤粒损掉。再 向筒中参加清水，反复上述操作，直至筒中的水明澈为止。用水冲刷截留在筛上的颗粒，并将筛放在水中往返摇动，以充沛洗除小于 0.08mm 颗粒。然后将筛上 截留的颗粒和简中洗净的样品一并倒入珐琅盘中，置于 105～110℃的枯燥箱中 枯燥至恒量。 含泥量按式(A4)核算。

2、破裂率和磨损率
称取经洗净枯燥并经过筛孔径1mm而截留于筛孔径0.5mm 筛上的滤料样品50g，置于内径 50min，高150mm的金属圆筒内，再参加6颗直径8mm的轴承钢珠，盖紧筒盖，在行程140mm、频率 150次/min的振荡机上振荡15min。掏出样品，分别称量经过筛孔径0.25mm 的样质量量和截留于筛孔径0.25mm筛上的样质量量。破裂率和磨损率辨别按式(A1)和式(A2)核算。破裂率(%)=G1/G×l00 (A1) 磨损率(%)=G2/G×100 (A2) 式中:G――样品的总质量,g; g; g。G1――孔径 0.25mm 筛上的样质量量，G2――孔径 0.25mm 筛下的样质量量。

3、密度
向李氏比重瓶中参加石油至零刻度，塞紧瓶盖，在 20±1℃的恒温水槽中静置 lh 后，调整油面精确瞄准零刻度，擦干瓶颈内壁附着油，经过长颈玻 璃漏斗渐渐参加洗净枯燥的滤料样品约为 33～35g，边加边向上提拔漏斗，防止 漏斗附着油及瓶颈内壁粘附样品颗粒。扭转并用手轻拍比重瓶，以驱除气泡。塞紧瓶盖，在 20±1℃的恒温水槽中静置 lh 后，再用手轻拍比重瓶，以驱除气泡，记载瓶中油面刻度体积。
